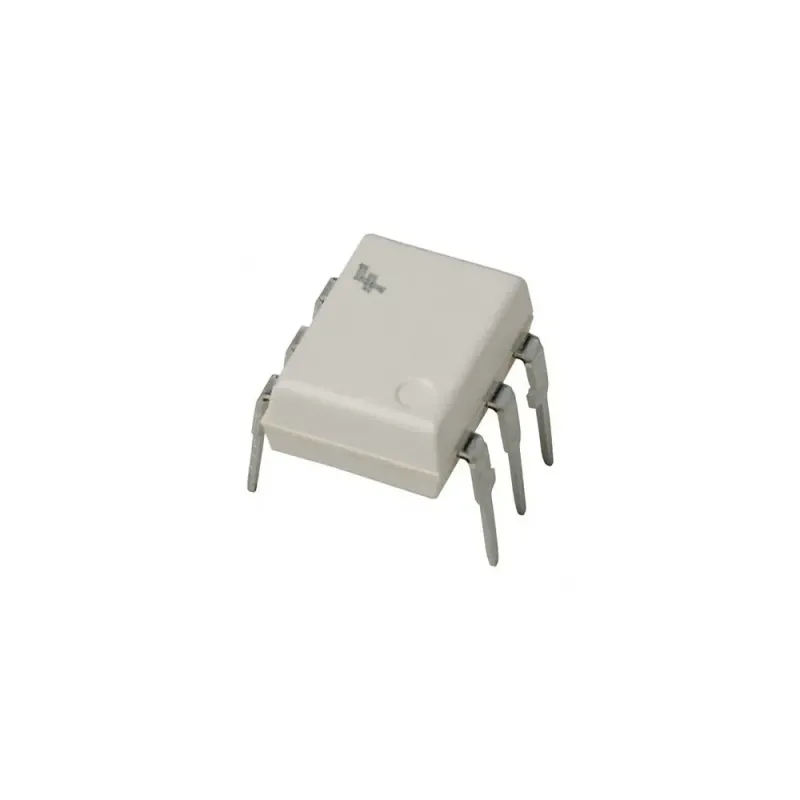

Оригинален оптрон MOC3020 DIP-6 Fairchild

Fairchild MOC3020 е оптрон, предназначен да свързва управляващи вериги с ниска мощност с променливотокови товари с висока мощност, осигурявайки електрическа изолация и управление. Това устройство се състои от инфрачервен светодиод и фототриак, поставени в 6-пинов DIP пакет, и често се използва за задействане на триаци в приложения за захранване с променлив ток. Ето подробен поглед върху MOC3020:

1. Структура и принцип на работа

• LED и фототриак: MOC3020 съдържа инфрачервен светодиод от страната на входа и фототриак от страната на изхода. Когато токът преминава през светодиода, той излъчва светлина, която активира фототриака, позволявайки на изходната верига да провежда променлив ток.
• Електрическа изолация: С изолиращо напрежение до 7500 V, MOC3020 осигурява безопасно електрическо разделяне между входа и изхода, което го прави подходящ за приложения с високо напрежение, като същевременно защитава контролната страна с ниско напрежение.

2. Основни спецификации

• Не-нулево пресичане: За разлика от оптроните с пресичане на нулата, MOC3020 може да задейства във всяка точка на AC вълната. Тази функция е от предимство в приложения, където се изисква прецизен контрол на фазите, като димиране или контрол на скоростта.
• Максимално изходно напрежение: MOC3020 може да се справи с изходно напрежение до 400 V, което му позволява да се свързва със стандартно AC мрежово напрежение.
• Задействащ LED ток: Светодиодът изисква ток от около 10 mA, за да се активира, което го прави съвместим с контролни вериги с ниска мощност, като микроконтролери или драйвери с ниска мощност.

3. Приложения

• Фазово контролирано затъмняване и контрол на скоростта: Поради своя характер, който не преминава през нулата, MOC3020 е подходящ за затъмняване на светлини или управление на скоростите на двигателя, където фазовият контрол на променливотоковото захранване е от съществено значение.
• Превключване на AC натоварване: MOC3020 често се използва за превключване на AC товари като лампи, нагреватели и други резистивни или индуктивни товари.
• Домакински уреди: Често се използва в домакински уреди като микровълнови фурни и перални, където се изисква високоволтова изолация и AC превключване.
• Твърдотелни релета (SSR): MOC3020 може да се използва в полупроводникови релета, особено за приложения, които се нуждаят от прецизен контрол на AC захранването без механични контакти.

MOC3020 е ценен заради способността си да контролира променливотокови товари с различно от нулата пресичане, осигурявайки гъвкавост в приложения с фазово управление, като същевременно осигурява безопасна електрическа изолация между управляващата верига с ниска мощност и променливотоковите вериги с високо напрежение.
